通道摆闸

发布时间:2019-10-14 17:23:人气:0

一、简述

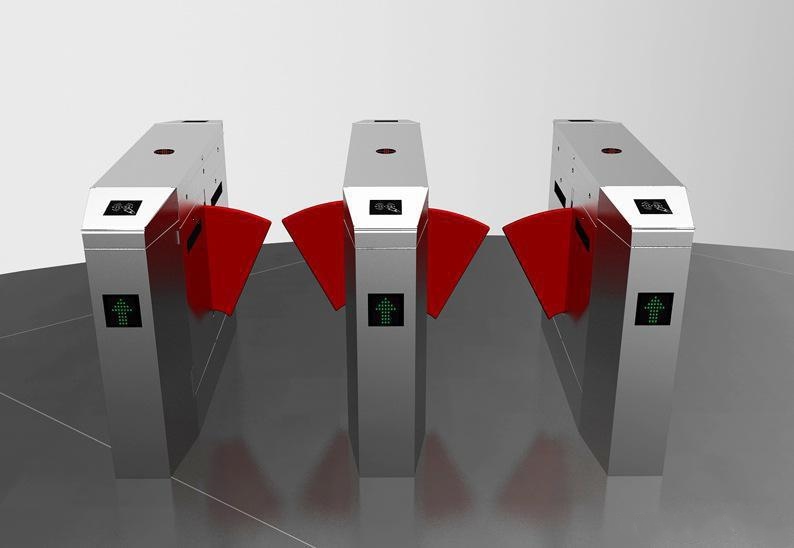

速通摆闸,其机箱可加长到1400,整体外型更美观,机箱内部空间更大,方便集成控制系统。标配新款摆闸机芯的一款智能通道闸机设备。该摆闸配合红外信号,可严谨控制行人出入,同时把独特的机械传动、微处理器控制及各种读写技术有机地融为一体,可完成对通道通行的智能化控制与管理,解决行人出入口通道所有的控制问题,被广泛用于工厂,小区,会展中心,体育场馆,旅游景区等场所。

二、特点

1. 不锈钢箱体,外型新颖美观,坚固耐用;

2. 具有个性化的安装介面(方便集成磁卡、条码卡、ID卡、IC卡等读写设备);

3. 运行平稳,缓冲柔和,噪音小,无机械冲击;

4. 具有明确的通行指示功能,提示通行状态(可通行“→”,禁止通行“×”)。

5. 标配红外检测接口,方便实现检测复位或闯关报警功能;

6. 具有故障自检及报警提示功能,方便用户的维护使用;

7. 可编和闸机控制,具有多种工作模式可供选择,可设置单向或双向控制(由用户通过控制板按钮进行设置);

8. 具有断电自动开闸放行,通电自动关闭功能,符合消防安全要求;

9. 具有远距离控制开部、关闸功能,以满足用户的特殊需求及消防安全要求;

10. 具有统一、标准的对外电气接口,可与各种读写设备自由对接,便于系统集成,并可通过管理计算机实现远程控制与管理;

11. 具有自动复位功能。读卡后,通行者在规定的时间内未通行时,系统将自动取消通行者本次通行权限,且限制的通行时间可由管理人员自行设定;

三、组成

1. 桥式摆闸机芯(I单机芯/II双机芯)

2. 闸机外壳(304#不锈钢)

3. 新款摆闸机主控制板

4. 闸机电源(DC24V/3A)

5. 后备蓄电池(断电开闸)

6. 闸机通行指示灯(标配)

7. 闸机通道状态指示灯(标配)

8. 红外对射(标配2对)

.四、技术参数

1. 外型尺寸:1400mm(L)×200mm(W)×1000mm(H)

2. 结构:304号不锈钢外壳

3. 重量:80Kg

4. 摆臂长:<=500mm(标准为50CM单边)

5. 摆臂 大承受力:60Kg

6. 摆臂传动角度:180度

7. 摆动方向:单向、双向

8. 摆闸工作电源:AC220V±10%

9. 驱动电机: 直流有刷电机 100W/24V

10. 电机转速: 1600转/分

11. 通行速度:30人/分钟(常开),25-30人/分钟(常闭)

12. 闸门开、关时间: 1-2秒

13. 上电后进入通行状态所需时间: 3秒

14. 出现故障后的自动复位时间:10秒

15. 工作环境:室内、室外

16. 温度:-30℃~60℃

17. 湿度:5%~90%

18. 机械寿命:500万次以上

19. 使用寿命:10年

20. 保护等级:IP45

五、控制接口

1. 二路+12V电平信号或脉宽>100ms的DC12V 脉冲信号输入控制出入;

2. 一路继电器输入远程控制闸机落杆;

3. 二路高低电平闸机计数信号输出。

4. 通信接口: RS485电器标准(通信距离:≤1200米)
